Technique

Efforts transmis

  • Les efforts transmissibles ont été calculés à l’état limite ultime tel que défini dans la norme NBN EN1317-1:2010 dont voici l’extrait :



“Le fabricant du dispositif de retenue des véhicules doit fournir les détails des  forces  maximales  qui  peuvent  être  transmises  par  les  ancrages  à  la  fondation.  Ces  forces  maximales doivent  être  celles  générées  par  tout  choc  envisageable  à  l’état  limite  ultime  du  dispositif  de  retenue  des véhicules, y compris la barrière de bord d’ouvrage d’art, et doivent normalement être plus élevées que celles qui    peuvent être observées pendant le choc. Par conséquent, les forces ultimes qui peuvent être transmises au tablier du pont doivent être obtenues par des calculs ou par des essais ad hoc.”

  • De plus, notons que les dispositifs de retenue qui transmettent le moins d’efforts entrainent des économies substantielles sur les travaux de génie-civil. Cependant, ils faut veiller à ce que ces dispositifs présentent aussi une maintenance réduite. Pour se faire on s’assurera que le mode de ruine n'entraine pas une réfection de la longrine ou des accessoires de rive.



  • Afin de bénéficier économiquement de ces produits techniquement aboutis, les CSC doivent faire référence à des prix forfaitaires pour tous les postes de génie-civil liés aux dispositifs de retenue sur    ouvrages (longrines inclus ferraillage, renforcements, largeur de tablier pour un ouvrage neuf,...).

DESAMI déclare les efforts transmis de ses barrières par calculs analytiques (selon l’EUROCODE EN 1993-1) ou par essais de poussée expérimentaux (réalisés par un laboratoire accrédité NF EN ISO 17025, selon projet du protocole établis par le GT CEN/TC225 et également conformes au PTV869 voir ICI ).

Exemple d'essai de poussée possible in situ sur le poteau de la barrière DOLRE H2. Le système de désolidarisation fusible se plastifie et préserve la structure.

Pour des raisons pratiques d'exposition, l'installation du dispositif, est ici effectué sur une structure métallique. L'essai est habituellement réalisé sur la longrine EXE en chantier ainsi qu'il a été réalisé plusieurs fois en laboratoire afin de déterminer les efforts transmis et confirmer l'adéquation de la longrine minimale.

Efforts transmis
Dimensionnement
Sur caisson métallique
  • Tubosider dispose d'un logiciel de modélisation 3D permettant la reconstitution d'ouvrages métalliques.
  • Après modélisation, le bureau d'étude interne de Tubosider calcul les sollicitations dans l'ouvrage à l'aide d'un logiciel fonctionnant par éléments fins.
Dimensionnement
Sur ouvrage béton
  • La modélisation et le calcul des sollicitations de la structures en béton armé permet de déterminer le renfort nécessaire.
  • Les essais en laboratoire combinés aux calculs Eurocode permettent de définir la poutre idéale assurant la liaison entre le tablier et le poteau de la glissière.
Dispositifs de retenue routiers
test ancrage.PNG
TubosiderFrance- Dispositifs de retenue routier
Contrôle des ancrages
  • Les ancrages sont dimensionnés de telle sorte que lorsque la rupture du poteau est atteinte, les contraintes de traction dans les ancrages soient inférieures à la limite élastique minimale garantie de ceux-ci.
  • Après installation  il est possible de soumettre l'ancrage le plus sollicité en cas d'impact à un effort de traction (test de pull-out confiné). La force appliquée sera celle qui se traduit par une contrainte correspondant à la limite élastique garantie de l'ancrage. L'essai de traction est donc non destructif
  • Les essais sont réalisés sur 10% des poteaux. En cas de rupture, l'ensemble des ancrages de la campagne de scellement doit être vérifiés.
Essais de poussée ELU
  • L'essai de poussée ELU, permet de contrôler, non seulement la bonne réalisation des scellements chimiques, mais également la capacité de la longrine et de son ferraillage réel ainsi que sont lien avec l'ouvrage, à reprendre les efforts ELU du dispositif.
  • Il s'agit de pousser sur la tête du poteau et de l'amener à la ruine sans détériorer ni l'ancrage ni l'ouvrage. Ce type d'essais simple à réaliser offre d'excellente garantie technique quant au bon fonctionnement du dispositif
 glissières de sécurité dispositif de retenue
Essais de poussée hors ouvrage
  • Possibilité de réaliser des essaies de poussée in situ hors ouvrage

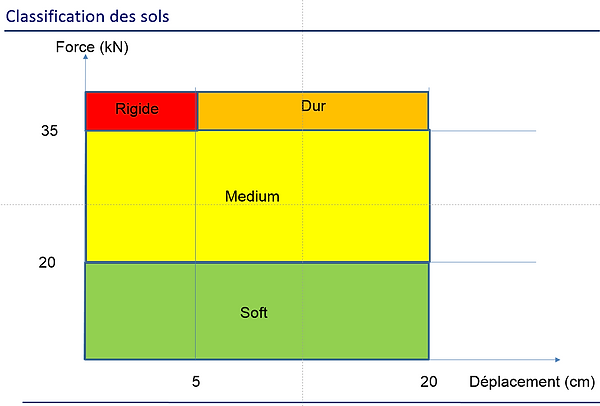

Qualité des sols selon PR1317-5
Qualité sols
