H4b Wn5 VIn4 ASI B avec ERC Classe B

pour terrain meuble, avec ou sans asphalte - BRL88

H4b avec ERC BRL88 Modane (5).jpeg

Raccordement NF058 entre BPL87 et BRL88

TB81 vue.PNG

Photos du crash test CE TB81 (38T) de la BRL88

TB81 BRL88.PNG

Dommages après crash test CE TB81 (38T)

de la BRL88

perf 1.PNG
Ses plus ...
La BRL88  a été cash testée au niveau de retenue H4b directement avec l'ERC qui fait donc partie du CE, sa largeur de fonctionnement (W) est mesurée avec l'écran ERC au crash test TB81 ( 38T, 20°, 65km/h)
La BRL88  a été évaluée numériquement selon l'essai des blocs béton projetés défini dans la pré-norme expérimentale XP P98-428
L'ERC remplit les exigences définies au niveau B, maintien des 12T de blocs béton projetés, pas de ruptures d'éléments longitudinaux.



La nature du sol: testé en terrain meuble non revêtu afin de pouvoir être posé en terrain revêtu.

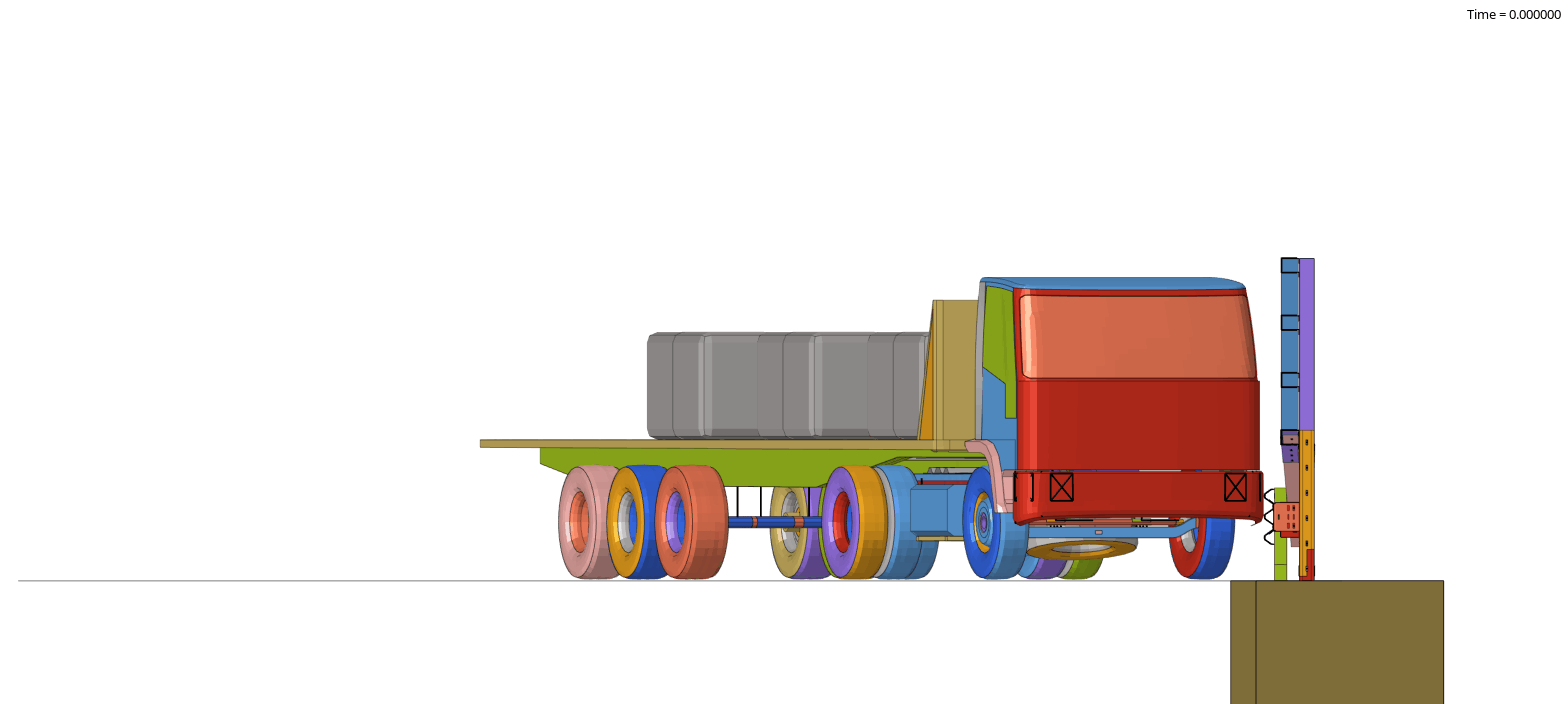

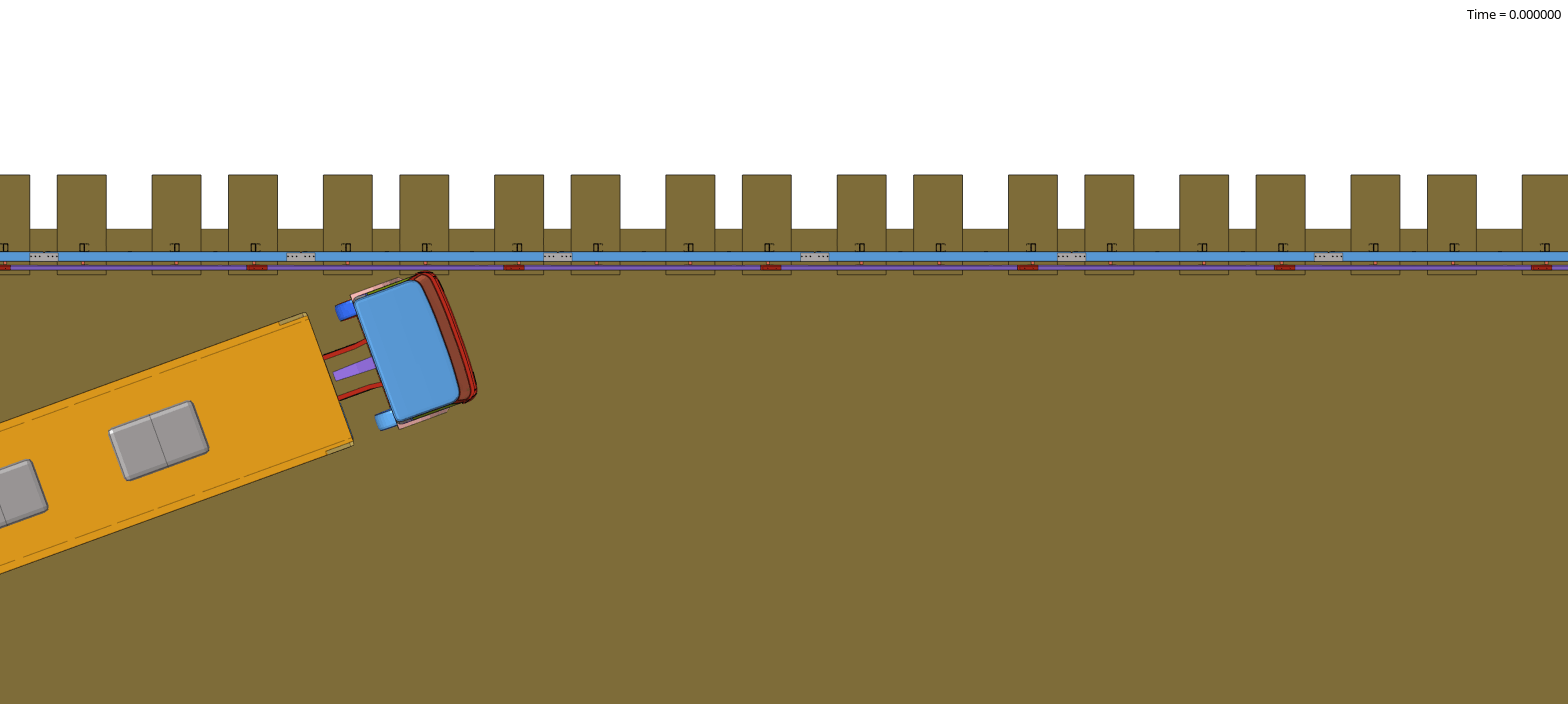

Essai numérique à la classe B de l'XP P98-428

12 Tonnes de béton projetés et "TB81" camion de 25 tonnes au total
