Glissière bois-métal H2 W5 GUARDA

Tab garda1.PNG
Guarda coupe.PNG

CARACTERISTIQUES

H2 W5 GUARDA.png
H2 W5 GUARDA TAB.png

Poteaux verticaux en acier S355J0WP "CORTEN", section "C", épaisseur 5 mm et longueur 1705 mm ; enfoncés dans le sol sur une profondeur de 945 mm et centrés à 2600 mm. A chaque poteau est fixée une entretoise en S355J0WP "CORTEN" en acier de dimensions 312x298x88 mm, épaisseur 4 mm, de forme appropriée et fendu. Sur les entretoises est fixé un profilé en acier S355J0WP "CORTEN" "Omega" conique et/ou bosselé (nécessaire pour le bon couplage poutre-poutre), de dimensions 3000x477 mm, d'épaisseur 3 mm. A l'appareil sont appliqués des éléments " diagonaux " convenablement cintrés et en forme de " V ", de dimensions 2068x60 mm, épaisseur 3 mm, qui relient la partie arrière des poteaux et des rails horizontaux sur toute la longueur du système, à l'exclusion des parties terminales.

Le système est complété par un recouvrement en bois de forme appropriée et traité sous pression : La partie supérieure du poteau est complétée d'un couvercle composé de deux éléments à coupler avec des vis appropriées ; pour la configuration "S" du système, le poteau n'est pas recouvert. Deux demi-poteaux en bois de Ø 160 mm et un de Ø 120 mm, longueur 2590 mm, de forme appropriée et traités sous pression, sont fixés sur le rail horizontal. Le couplage entre les composants en acier est garanti par des boulons à tête ronde à haute résistance Cl. 8.8 M16x30 (Entretoise de poteau, poutre - poutre et diagonale - poteau), et M16x40 (poutre - entretoise avec l'ajout d'une plaque de recouvrement de fente) ; écrous et rondelles. La fixation du revêtement en bois sur la poutre en acier se fait à l'aide de boulons à tête ronde Cl. 4.8 M16x100 et M16x60 ; écrous et rondelles.

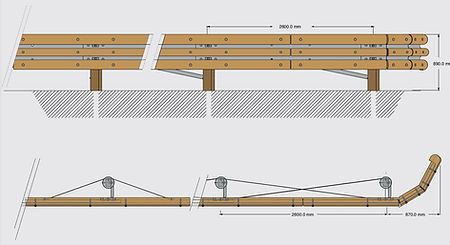

DISPOSITIONS D'EXTREMITES

Leo Extre.JPG
Leo Extre2.JPG
GUARDA Photo.PNG
